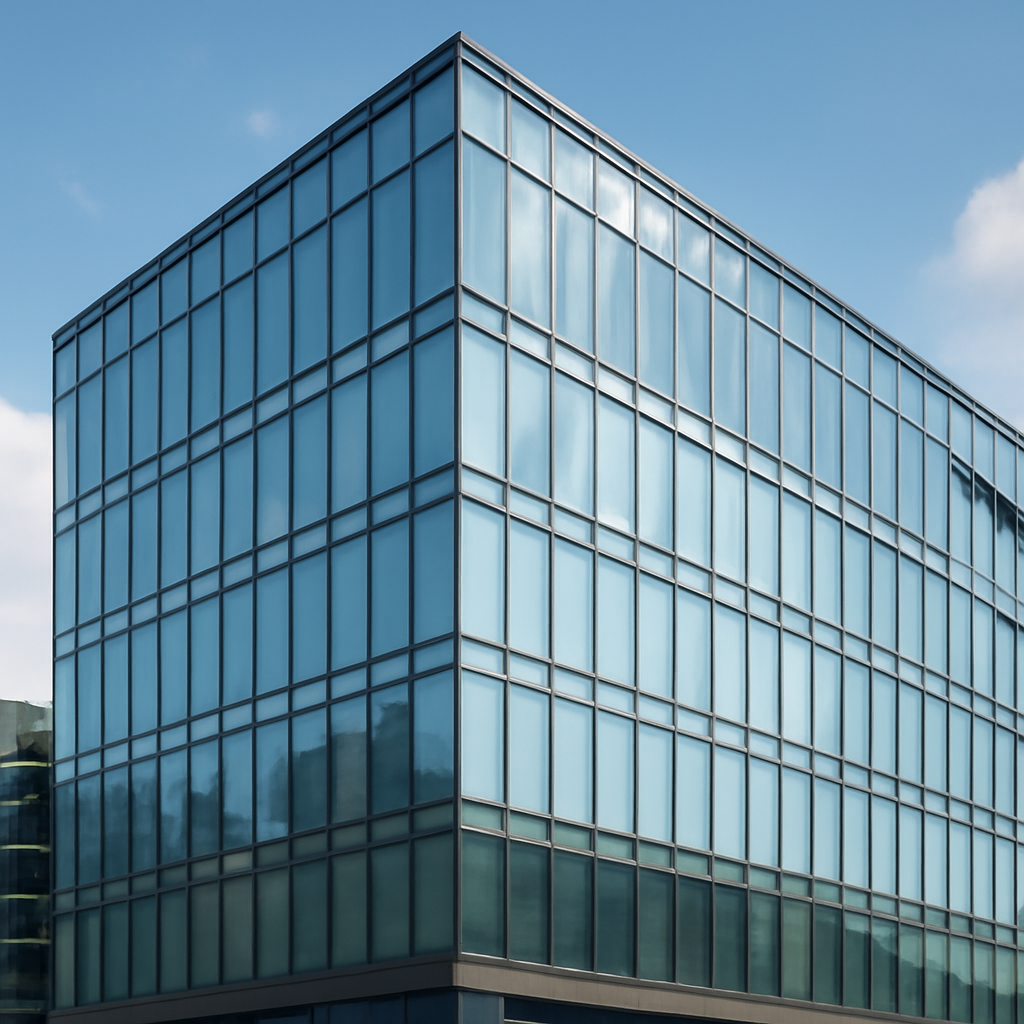

커튼월

건축물의 외벽은 구조체를 보호하면서 실내 환경과 건물의 인상을 결정하는 중요한 요소입니다. 그중 커튼월은 건물의 하중을 주로 지지하는 구조벽과 분리되어 설치되는 비내력 외벽 시스템으로, 유리와 금속 패널을 조합해 개방감과 현대적인 외관을 구현하는 데 널리 활용됩니다. 다만 단순히 유리창을 크게 만드는 공법으로 이해하면 설계와 시공 단계에서 누수, 결로, 열손실, 변형 같은 문제가 발생할 수 있습니다.

커튼월은 외관뿐 아니라 풍압, 자중, 온도 변화, 층간 변위, 빗물과 공기의 침투를 함께 고려해야 하는 종합적인 건축 외피입니다. 따라서 건축주와 설계자는 형태와 색상만 정하기보다 건물의 용도, 높이, 입지 조건, 에너지 성능, 유지관리 방식까지 연계해 시스템을 선택해야 합니다.

커튼월의 정의와 기본 구성

커튼월은 슬래브나 기둥 같은 주 구조체에 연결되며, 자체 무게와 외부 환경에서 발생하는 하중을 지지해 구조체로 전달합니다. 그러나 건물의 주요 수직하중을 담당하는 벽체는 아니므로 일반적인 내력벽과 구분됩니다. 외피의 무게와 하중 전달 방식은 제품과 설계에 따라 달라질 수 있으므로 구조 검토를 통해 앵커, 브래킷, 패스너의 위치와 용량을 확인해야 합니다.

기본 구성은 수직 부재인 멀리언, 수평 부재인 트랜섬, 유리 또는 불투명 패널, 유리를 고정하는 압착 부품과 캡, 가스켓과 실란트, 층간 연결부, 배수 및 통기 공간으로 이루어집니다. 멀리언과 트랜섬이 형성하는 프레임은 패널을 지지하고 풍압을 전달하며, 가스켓과 실란트는 물과 공기의 침투를 줄입니다. 시스템에 따라 단열재, 스팬드럴 패널, 개폐창, 환기구, 차양 장치가 추가될 수 있습니다.

어떤 상황에 적합한가

• 외부 조망과 자연채광을 중시하는 업무시설, 상업시설, 교육시설의 외피를 계획할 때 적합합니다.
• 층별로 반복되는 입면과 넓은 유리 면적을 통해 일관된 디자인을 구현하려는 경우 활용도가 높습니다.
• 구조체와 외장재를 분리해 외벽의 하중과 기능을 체계적으로 관리해야 하는 고층 또는 대형 건축물에 유리합니다.
• 금속 패널, 석재 패널, 세라믹 패널 등 불투명 재료와 유리를 조합해 입면의 투명도와 리듬을 조절할 수 있습니다.

반대로 저층 소규모 건축물에서 외벽 면적이 작거나 창호 비율이 제한적인 경우에는 일반 창호, 금속 패널 외장, 조적 외벽 등 다른 시스템이 더 경제적일 수 있습니다. 특정 방식이 항상 우수한 것은 아니며, 건물의 규모와 외피 비율, 공사 여건을 종합해 비교해야 합니다.

주요 유형과 차이

스틱 시스템

스틱 시스템은 현장에서 프레임 부재를 세우고 유리와 패널을 순차적으로 조립하는 방식입니다. 건물의 입면이 불규칙하거나 층별 치수가 크게 다를 때 대응하기 쉽지만, 현장 인력의 숙련도와 작업 순서에 따라 품질이 달라질 수 있습니다. 부재 접합부와 배수구가 계획대로 연결되는지, 가스켓이 끊기거나 눌리지 않는지, 실란트의 접착면이 오염되지 않았는지 확인해야 합니다.

유닛타이즈드 시스템

유닛타이즈드 시스템은 공장에서 유리, 패널, 프레임, 가스켓 등을 일정 단위로 조립한 후 현장으로 운반해 층별로 설치합니다. 공장 환경에서 반복 품질을 관리하기 쉽고 설치 기간을 줄이는 데 유리하지만, 제작 전에 구조 그리드와 개구부 치수, 연결부 상세가 상당히 구체화되어야 합니다. 운송 중 변형과 손상을 방지하고, 유닛 사이의 수직·수평 접합부가 배수와 변위 흡수 기능을 갖추도록 설계해야 합니다.

설계와 시공 진행 절차

1. 요구 조건 정리: 건물 용도, 층수, 입면 방향, 조망과 채광 요구, 에너지 목표, 주변 소음과 기후 조건을 정리합니다.
2. 시스템 선정: 스틱과 유닛타이즈드 방식, 유리와 패널의 조합, 개폐부와 차양 방식, 색상과 표면 마감을 비교합니다.
3. 성능 목표 설정: 구조 안전, 수밀, 기밀, 열관류, 결로, 차음, 일사와 눈부심 제어에 대한 요구 수준을 정합니다.
4. 상세 설계: 멀리언과 트랜섬, 층간 연결부, 코너, 파라펫, 창호 접합부, 배수와 통기 경로를 도면과 시방서로 구체화합니다.
5. 목업 및 시험: 반복되는 대표 구간과 취약한 접합부를 실제 또는 축소 모형으로 검토하고, 필요하면 공인된 시험 절차에 따라 성능을 확인합니다.
6. 제작과 반입: 원자재, 가공 치수, 표면 마감, 유리 상태, 부속품 누락 여부를 검사하고 운송·보관 중 오염과 충격을 방지합니다.
7. 현장 설치: 기준선과 앵커 위치를 확인한 뒤 프레임, 패널, 유리, 가스켓, 실란트 순서로 설치하며 층간 변위 여유를 확보합니다.
8. 검측과 인수: 외관뿐 아니라 배수구 막힘, 실란트 연속성, 유리 파손, 패스너 체결, 개폐부 작동과 시험 결과를 기록합니다.

성능을 좌우하는 핵심 요소

구조 성능은 지역의 기본 풍압, 건물 높이와 형상, 패널의 크기, 유리 종류, 멀리언의 지지 간격에 영향을 받습니다. 외부 하중뿐 아니라 자중과 온도에 따른 팽창·수축, 지진이나 바람에 의한 층간 변위도 검토해야 합니다. 프레임을 지나치게 강하게 고정하면 변위를 흡수하지 못해 유리 파손이나 접합부 손상이 생길 수 있으므로 연결부의 이동 능력이 중요합니다.

수밀과 기밀은 외부 실란트 하나만으로 확보되지 않습니다. 커튼월은 빗물이 일부 내부로 들어올 수 있다는 전제에서 내부 배수와 통기 경로를 함께 설계하는 경우가 많습니다. 외부 배수구가 막히거나 내부 배수면의 단차가 끊기면 물이 실내로 역류할 수 있습니다. 접합부의 실란트는 재료 간 접착성, 움직임, 자외선, 시공 온도와 습도를 고려해 선정해야 합니다.

열환경과 결로는 유리의 성능뿐 아니라 프레임의 열교, 스팬드럴 부위, 슬래브 가장자리, 층간 접합부의 단열 연속성에 좌우됩니다. 단열 간격재와 열교 저감 부품을 사용하더라도 실내 습도와 환기 조건에 따라 결로 가능성이 달라질 수 있습니다. 설계 단계에서 지역 기후와 실내 사용 조건을 반영한 검토가 필요합니다.

일사와 눈부심은 남향, 동향, 서향 등 입면 방향과 유리의 투과 특성, 차양 장치, 실내 블라인드에 따라 달라집니다. 투명 유리 면적을 늘리면 채광과 조망은 좋아질 수 있지만 냉방 부하와 눈부심이 증가할 수 있습니다. 외부 차양, 저방사 유리, 패턴 유리, 불투명 패널을 조합해 균형을 잡아야 합니다.

선택 기준과 비용·공사 기간에 영향을 주는 요인

시스템을 선택할 때는 초기 재료비만 비교하지 말고 설계, 제작, 양중, 설치, 검사, 청소와 교체를 포함한 생애주기 관점에서 판단해야 합니다. 같은 면적이라도 유리 사양, 프레임 깊이, 표면 마감, 개폐창 비율, 코너와 곡면의 수, 패널 종류에 따라 비용이 크게 달라질 수 있습니다.

• 건물 규모와 반복성: 반복 모듈이 많으면 공장 제작 방식의 효율이 높아질 수 있지만, 비정형 입면과 소량 특수 유닛은 제작비가 커질 수 있습니다.
• 유리와 패널 사양: 복층 또는 접합 유리, 코팅, 색상, 안전 성능, 단열 성능, 패널 두께와 마감에 따라 자재비와 가공 시간이 달라집니다.
• 현장 조건: 타워크레인과 양중 장비의 접근성, 층별 작업 공간, 바람과 우천, 다른 공종과의 간섭이 설치 속도에 영향을 줍니다.
• 상세도와 변경 관리: 제작 이후 개구부나 마감재가 변경되면 재가공과 재검토가 필요하므로 초기 인터페이스 조정이 중요합니다.
• 유지관리 계획: 유리 교체 장비의 접근성, 청소 방식, 실란트 보수 공간, 부품 조달 가능성을 미리 반영하면 장기 비용을 줄이는 데 도움이 됩니다.

문제 예방과 유지관리 방법

누수 예방의 출발점은 설계도에 표시된 배수·통기 경로가 실제 제품과 현장 시공에서 이어지는지 확인하는 것입니다. 실란트 표면을 덧바르는 방식만으로 근본적인 누수를 해결하기는 어렵습니다. 누수가 발생하면 실내 위치만 보고 원인을 단정하지 말고, 상부 접합부와 인접 패널, 창호 연결부, 배수구를 순서대로 조사해야 합니다.

정기 점검에서는 유리의 균열과 가장자리 손상, 프레임의 변형과 부식, 가스켓의 이탈, 실란트의 균열과 박리, 배수구의 막힘, 패널의 들뜸, 개폐창의 작동 상태를 확인합니다. 청소할 때는 표면 마감과 유리 코팅을 손상시킬 수 있는 강한 연마재나 부적합한 약품을 피하고, 제조사 또는 설계 시방서에서 정한 세척 방법을 적용해야 합니다.

건물 관리자는 점검 날짜, 발견 위치, 사진, 보수 내용, 사용한 자재와 재점검 결과를 기록하는 것이 좋습니다. 특정 부위의 누수나 결로가 반복되면 임시 코킹을 반복하기보다 열화상, 수분 측정, 수밀 시험 등 적절한 진단 방법을 검토하고 관련 분야의 자격을 갖춘 전문가에게 원인 조사를 의뢰해야 합니다.

현장 체크리스트

• 구조체의 기준선과 층별 개구부 치수가 승인 도면과 일치하는가
• 앵커와 브래킷의 위치, 체결 상태, 용접부와 부식 방지 처리가 적절한가
• 멀리언과 트랜섬의 연결부가 수직·수평으로 정렬되고 변위 여유를 갖는가
• 유리의 종류, 방향, 간격재, 가장자리 상태가 설계 사양과 일치하는가
• 가스켓이 연속적으로 설치되고 늘어짐, 절단, 압착 불량이 없는가
• 실란트의 접착면이 깨끗하며 프라이머와 백업재가 요구 조건에 맞는가
• 배수구와 통기구가 막히지 않았고 외부 마감재에 의해 가려지지 않았는가
• 층간 접합부와 코너, 파라펫, 창호 주변에 단열과 방수의 단절이 없는가
• 설치 후 유리 파손, 긁힘, 패널 오염, 표면 변색과 개폐부 이상이 없는가
• 검사 결과와 보수 내역이 위치별로 기록되어 인수 자료에 반영되었는가
